Herzstück der Anlage ist eine Francis-Schacht-Doppelturbine der Fa. J.M. Voith, Heidenheim, 1919

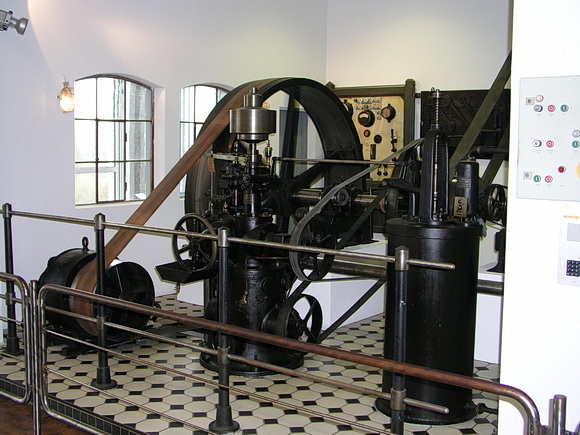

Rechts der Drehzahlregulator, in der Mitte das Schwungrad, links unten der eigentliche Generator. Hinten an der Wand die Schalttafel.

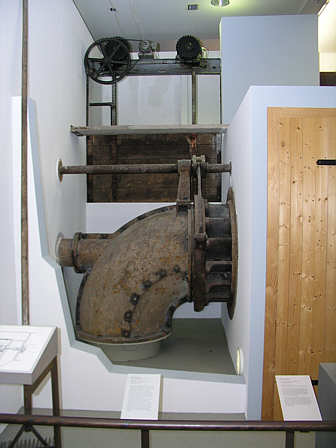

Durch ein geschlossenes Fallrohr trifft das Wasser auf die in einer Kammer rotierenden Turbinenflügel. Durch die geschlossene Bauweise wird der Wirkungsgrad erheblich erhöht. Links der Austritt der Welle in den Generatorenraum.
